玻璃钢罐体因为抗腐蚀性好、耐用等特点一直是软化水设备选用材质，但同时，它也存在硬、脆的特点，在使用过程中不能承受负压，否则就会出现破裂或者吸扁的现象！当出现这种情况的时候，有的客户会给我们打来电话诉苦并怀疑是产品的质量问题，在此小编专门请教了长沙滨瑞熊先生，就罐体破裂、吸扁的问题为大家做详细解释！

据熊先生介绍，玻璃钢罐体的水处理设备使用过程中，若是设备的高压泵直接从罐中吸水，或者是系统排空时罐体位置与排空点之间存在高度差，就会形成负压，由于玻璃钢罐体所能承受的负压是127mmHg，若超出承受范围，就会导致罐体肩部破裂或者被吸扁。

现在，让我们一起来看一下现场案例：

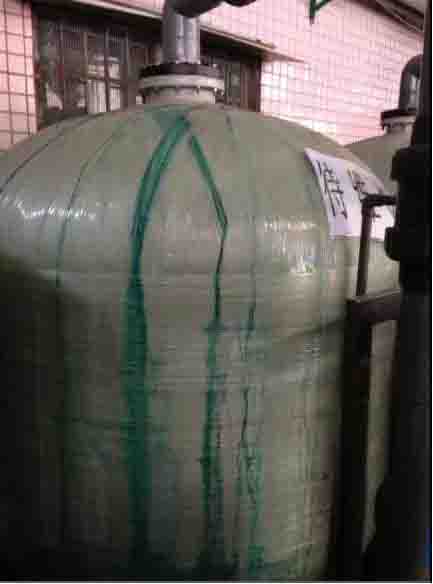

案例一

使用时间：3个月

问题：PE内胆肩部破裂

原因：出水管过长并向下延伸，造成每次停机后罐体内长时间存在负压

案例二

使用时间：6个月

问题：PE内胆肩部破裂

原因：罐体产水直接进入RO泵，每次停机时瞬间产生负压

案例三

使用时间：8个月

问题：PE内胆肩部破裂

原因：排污管道过长，向下延伸8米，罐体内反、正洗切换时瞬间产生负压

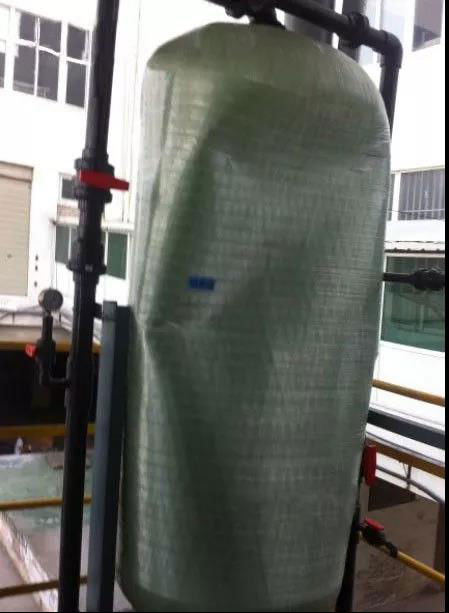

案例四

使用时间：3天

问题：罐体被吸扁，PE内胆未破裂

原因：产水管向下延伸四层楼，停泵瞬间负压把罐体吸扁

长沙滨瑞技术员经过多次现场勘查发现，出现这些现象的主要原因是在运行过程中，这些设备内出现持续或短暂的负压，且设备均未安装防负压阀，在经过长期多次的瞬间负压后，罐体就会出现脱层现象，最终导致肩部破裂。

那都有哪些原因会造成罐体内产生负压呢？

下面小编就给大家列举一些常见的情况：

1、罐体（沙、碳、软）产水直接进入RO泵，设备运行时，原水泵及RO泵同时停止，罐体内出现负压，尤其是运行压力较低时（小于1KG），容易出现瞬间负压。

2、罐体产水管较长或低于罐体高度，设备在运行时，原水泵突然停止，此时容易产生负压。

3、设备在反洗、正洗、运行之间切换时，如果排污管较长并低于罐体高度，也容易产生负压。

4、操作人员的误操作，也会经常出现负压。

除以上这些情况外，还有一些其他原因也会导致罐体负压，在此就不一一举例了。

知道了负压形成的原因，那问题该如何解决呢？下文小编将为您详细解答如何避免玻璃钢罐产生负压。

长沙滨瑞致力于为客户研发生产安装简单、使用方便、运行稳定的自动软水器，广泛运用于锅炉厂、洗涤、酒店、医院、别墅、太阳能、空气能、暖通（中央空调）、工厂等以及使用地下水的行业，如您有相关需求，欢迎咨询在线客服，或致电：15607310899！
